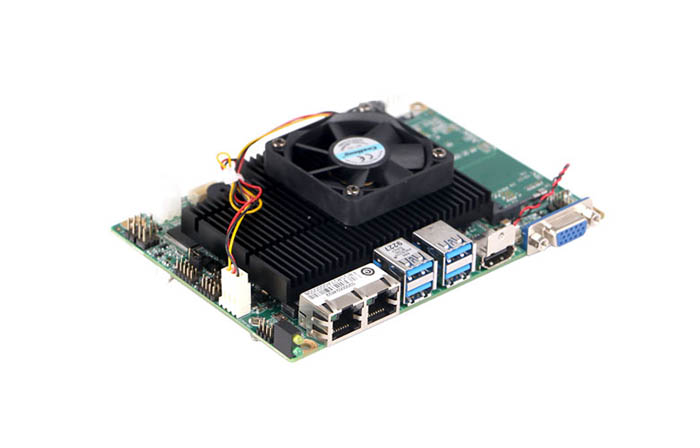

研祥EC3-1821|3.5寸工業主板

處理器	板載I7-6600U 2.6Ghz、I5-6300U 2.4Ghz、I3-6100u 2.3Ghz及3955U 2.0Ghz處理器
芯片組	Skylake-U
內存	支持單通道DDR4 1866/2133MHz U-DIMM插槽,UP to 8GB
顯示接口	支持VGA 、HDMI、LVDS、DVI-D（可選配置）顯示接口
音頻	支持HDA
LAN	2個千兆網口
存儲器	2個SATA 3.0接口
I/O接口	4個USB2.0接口, 2個USB 3.0接口，2個串口、8bitGPIO
擴展總線及接口	SPI、I2C、SMBUS、LPC等總線、1個Mini-pcie接口、1個sim卡插槽、1個Msata、1個自定義的擴展接口
工作溫度	0℃～60℃（-40℃～85℃）；5%～95%（非凝結狀態）
儲存環境	-40℃～85℃, 5%～95%（非凝結狀態）
看門狗	255級，可編程秒/分，超時中斷或系統復位
電源	單12v電源供電
尺寸（W×D×H）	146mm×101mm

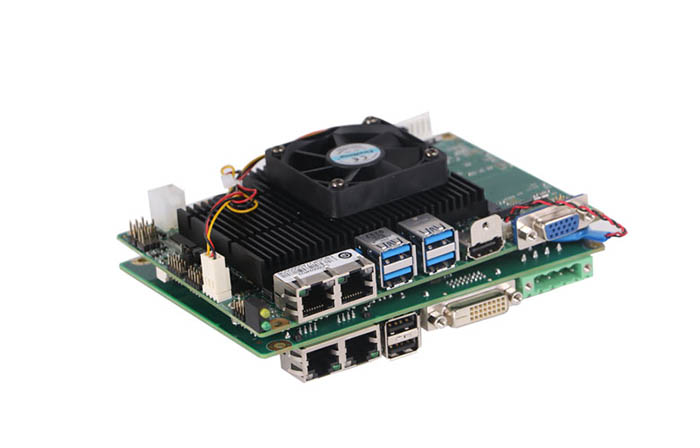

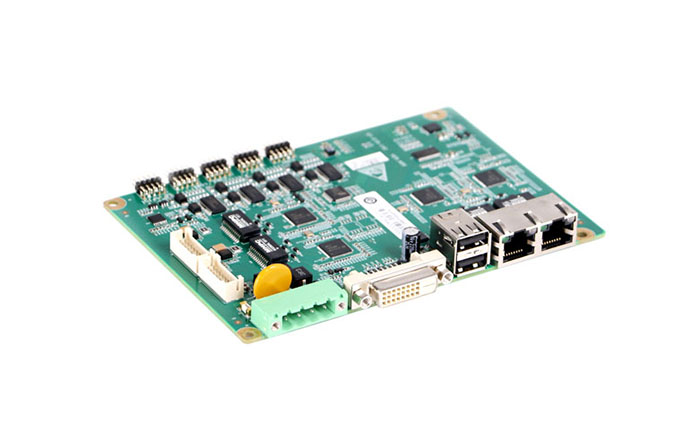

自定義接口擴展板規格

顯示接口	DVI-D（與主板VGA共用，當VGA去掉時，DVI—D可以正常顯示）
LAN	4個千兆網口（2個板載、2個wafer）
I/O接口	2個USB 3.0接口，4個串口、1*8bitGPIO
電源	支持DC供電（鳳凰端子引出）
尺寸（W×D×H）	146mm×101mm

料號	型號	描述
0030-022211	EC3-1821-3955U	支持多種顯示接口VGA、LVDS、HDMI，最多支持3通道同時顯示 /2個千兆網口/1個準HDA/4個USB3.0、2個USB2.0/2個SATA3.0 /1個M-sata、1個Mini-pcie接口（支持3G、4G、wifi）/2個串口
0030-022151	EC3-1821-I36100U	支持多種顯示接口VGA、LVDS、HDMI，最多支持3通道同時顯示 /2個千兆網口/1個標準HDA/4個USB3.0、2個USB2.0/2個SATA3.0 /1個M-sata、1個Mini-pcie接口（支持3G、4G、wifi）/2個串口/1個自定義的擴展接口
0030-022221	EC3-1821-I56300U	支持多種顯示接口VGA、LVDS、HDMI，最多支持3通道同時顯示 /2個千兆網口/1個標準HDA/4個USB3.0、2個USB2.0/2個SATA3.0 /1個M-sata、1個Mini-pcie接口（支持3G、4G、wifi）/2個串口/1個自定義的擴展接口
0030-022231	EC3-1821-I76600U	支持多種顯示接口VGA、LVDS、HDMI，最多支持3通道同時顯示 /2個千兆網口/1個標準HDA/4個USB3.0/2個SATA3.0 /1個M-sata、1個Mini-pcie接口（支持3G、4G、wifi）/2個串口/1個自定義的擴展接口
0060-005071	EF-EIO-152	支持1個DVI-D、4個網口（2個板載、2個wafer）、4個串口（wafer形式）、2個USB2.0、一個電源適配器接口
